Capítulo Uno: Preparación del Sitio y Cálculos

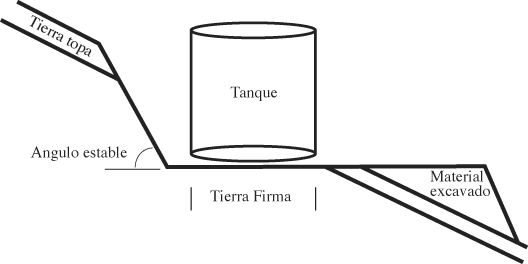

El agua es pesada. Usted debe estar seguro de situar el tanque en un terreno firme. Si el tanque va a estar en una ladera excave lo suficiente para que el tanque quede apoyado completamente. Un suelo excavado será bueno para situar un tanque cuando esté debidamente compactado. Los tanques de ferrocemento duran por décadas y un terreno estable es importante.

Debe considerares tener un espacio suficiente para los trabajos, especialmente en el lado ascendente. Haga el sitio lo suficientemente grande para que el material de deshecho y las rocas no caigan en la armadura de acero. La contaminación que cae sobre la estructura es un problema a evitar durante la construcción.

El área compactada con el relleno de las excavaciones es un buen lugar para el almacenamiento de materiales y el acceso de carreteras. Si es un tanque grande el material que se utilice como relleno debe ser debidamente compactado para evitar que inundaciones causen daĖo a la estabilidad y la seguridad del tanque.

Cálculos Del Volumen:

Ļr2a = volumen (donde p = 3.14, r = radio, a = altura)

El ejemplo siguiente es para un tanque de 60 metros cúbicos con una altura de 2,13 metros.

Ļr2 (2.13) = 60 metros cúbicos

r2 = 60 metros cúbicos / (2.13 x 3.14) = 8,971 m2

r = radio = 3 metros

2r = diámetro = d = 6 metros

Sesenta metros cúbicos se utilizan en este ejemplo porque muchos tanques del ferrocemento se han construido de este tamaĖo y no ha habido problemas, incluso después de veinticinco o treinta aĖos. Los tanques que tienen este mismo tiempo de construido y con un tamaĖo de 200 a 400 metros cúbicos no han tenido problemas tampoco, Los tanques de doscientos metros cúbicos son algo más difíciles de construir y en los de 400 metros cúbicos es donde comienza un proyecto de mayor

Cálculo de la Fuerza

Convierta la altura en la presión medida en kilogramos por centímetros cuadrados y calcule el perímetro de la circunferencia en centímetros.

Ļd = 3.14 x 6 metros = Perímetro de la circunferencia = 1884 centímetros.

La presión en kilogramos por centímetros cuadrado (kg/cm2) = profundidad de 2.13 metros = 0,213 kilogramos por centímetros cuadrados.

Esto significa que hay de 0,213 kilogramos de presión en un centímetro cuadrado en la pared del fondo de del tanque. Puesto que la pared tiene 1884 centímetros a su alrededor, la fuerza exterior total en cada centímetro del fondo de la pared es de 0,213 x 1884 = 401 kilogramos.

El paso siguiente es determinar la fuerza de la pared, ver si resiste esta fuerza exterior. El mortero se considera solamente como recubrimiento para el acero para este cálculo. Toda la fuerza es asumida por el acero. Agregue arriba los filamentos horizontales de los alambre soldado y de los anillos de las barras horizontales que refuerzan el tanque. Cuente el alambre soldado y las barras que de refuerzo por separado, puesto que son fuerzas diferentes del acero. El acero que refuerza es de 3515 kilogramos de resistencia por centímetro cuadrado y el alambre soldado de 6328 kg/cm2.

Hay cinco alambres horizontales y dos barras de refuerzo en los treinta centŪmetros inferior de este tanque de 60 metros cúbicos. Debe tener en cuenta doblar y soldar el alambre para que no salga del piso. El alambre soldado está formado por cuadrados de 7.5 centímetros cuadrados. El alambre soldado tiene un diámetro de 0,357 cm.

Ļr2 = 0.1 centímetros cuadrados por cada alambre, 0.5 centímetros cuadrados por los cinco alambres. Multiplicando esto por 6328 kilogramos por centímetros cuadrados =3164 kilogramos de resistencia en los 30 centímetros inferiores de pared. Dividido por 30 para computar la fuerza del alambre soldado en un promedio por centímetro de pared. 3164 / 30 = 105 kilogramos de resistencia de alambre soldado horizontalmente por centímetro vertical promedio de la pared.

El mismo cálculo se hace para dos espacios horizontales de la barra #4 (127 centímetros).

Ļr2 se multiplica por 2 multiplicado por 3515 kilogramos de resistencia por centímetros cuadrados = 7030 kilogramos de resistencia en la barra de refuerzo, en los 30 centímetros inferior de la pared. Dividido por 30 para encontrar la fuerza promedio en un centímetro de pared. 7030 / 30 = 234.

La fuerza total del acero de la pared son 234 + 105 kilogramos = 339 kilogramos de resistencia en el acero. Hay una barra adicional # 4 en el ángulo del piso a la pared que asume la fuerza del acero hasta 456 kilogramos.

El paso final en comparar la fuerza del acero con la fuerza del agua dibujando un cŪrculo y dividiéndolo en cuatro segķn lo representado debajo.

Imagine toda la presión del agua concentrada en una dirección concentrada a lo largo de la flecha B. El circulo pequeĖo A es un ancla. La flecha B tira con una fuerza de 401 kilogramos, que es la fuerza total del agua en el centímetro inferior de la pared calculada arriba.

Imagine después que la pared del tanque es infinitamente fuerte en la línea CD que corta el tanque por la mitad. En los puntos CD la resistencia de la pared es la calculada para el acero, 456 kilogramos de la pared en C 456 kilogramos la fuerza del acero en D. El total de la fuerza que debe tener el agua para romper la pared es de 912 kilogramos. La fuerza total del acero se dividió por la fuerza del agua 912 / 401 = 2,3; resultando que el acero de la pared es 2,3 veces más fuerte que la fuerza del agua.

Nota 1 : El alambre soldado que sale del piso aporta también su resistencia, haciendo que la resistencia del acero sea cerca de 2,5 veces mayor que la fuerza del agua, asumiendo que todos los alambres están a 45 grado.

Nota 2: Una idea de cuan fuerte es el ferrocemento para la estructura de los tanques es si invertimos el sentido de la flecha B la fuerza en vez de traccionar comprimirŪa la estructura. El ferrocemento bien curado a compresión alcanza fŠcilmente 550 kilogramos por centímetros cuadrados. Si una pared estructural es de ocho centímetros de espesor, los puntos C y D aportarían 8800 kilogramos a los 912 kilogramos den la fuerza del acero. La flecha B necesitaría empujar con una fuerza mayor de 9700 kilogramos para aplastar un arco de un centímetro de espesor de ferrocemento en los puntos C y D.

Economía (análisis de coste):

Cálculos del área para un tanque de 60m3:

Área del piso o del techo = Ļr2 = Ļ32 = 28.26 m2

Emparede el área = 2Ļr(altura) = 2Ļ(3)(2) = 37.5 m2

Techo: El acero del techo extiende abajo de la pared y el techo es un arco también.

Piso: Para estimar el acero del piso agregue diez por ciento para la basura y diez por ciento para el acero que extiende más allá de la línea de la circunferencia antes de doblarla a la posición vertical.

El resultado es (1.2)Ļr2 = cálculo de la superficie cubierta para el acero. Agregue poco más para el arco del techo y utilícelo (1.25)Ļr2 = cálculo del área del techo para el acero del techo.

El área del piso o del techo se multiplicó por 2 (dos capas de alambre soldado) = 56.5 m2. Multiplique esta figura por los factores discutidos previamente. 56.5(1.2)(piso) + 56.5(1.25)(techo) =138.4 Ň 138m2 del alambre soldado en el techo y el piso.

Agregue el área de la pared para concluir el cómputo del alambre soldado con autógena.

Hay dos capas de alambre soldado en la pared. 37.5m2 se multiplicó por dos = 75m2; agregue 10 m2 para los traslapos y la basura del alambre = 85 m2.

El total para el alambre soldado es 138m2 para el techo y el piso más 85m2 para la pared = 223 m2. El precio del alambre soldado por el m2 se multiplicó por 223 m2 = coste total de alambre soldado.

El cálculo de barras que refuerzan depende del espaciamiento elegido entre las barras y la longitud de una barra estándar. Aplicaciones del capítulo dos el espacio de la rejilla de 30 a 45 centímetros. Seis metros se utilizan más lejos encendido en este libro como longitud estándar. El método calculaba reforzar el acero es visualizar un cuadrado con el igual a la longitud estándar de reforzar el acero. En este ejemplo está alineado con seis metros un área de 36m2.

Diecinueve barras crean un espaciamiento de 33.33 centímetros a través de seis metros. Esto iguala total de treinta ocho barras. Divida 38 barras por 36 m2 = 1.05 barras de acero que refuerzan por el m2. Agregan diez por ciento para la basura y los traslapos y allí son 1.15 barras por el m2.

28.26m2 (techo) + 28.26m2 (piso) + 37.5m2 (pared) = 94m2 (total).

1.15 barras/m2 se multiplicaron por 94m2 = 108 barras de reforzar el acero en un espaciamiento de 33.33 centímetros.

Este cálculo en espacio del centímetro 45 entre las barras es 6 m divididos por 45 centímetros, más una barra = 14.33 barras. Multiplica esto por dos para las barras totales = 28.66. Divídase por 36m2 = 0,79 barras/m2. Agregue diez por ciento = 0,9 barras/m2, multipliques por el área total (94m2) iguales 85 de las barras que refuerzan.

Multiplique el precio de una barra de acero que refuerza por el número de barras para computar el coste total de las barras de acero que reforzar.

El metal expandido para el interior es las áreas del techo y pared multiplicadas por sus factores del uso. 28.26(1.25) (techo) + 37.5(1.1) (pared) = 76.5 m2.

El concreto se estima en el grueso de 7.75 centímetros multiplicado por el área total más aproximadamente cinco por ciento para la basura. El piso se estima por separado y se hace primero. Un volumen pequeĖo para el empalme entre la pared y el piso se agrega a la estimación del piso. 28,26 m2 (superficie cubierta) se multiplicaron por 0,0775 m (grueso) multiplicado por 1,2 = 2,6 m3.

El techo y la pared es (28.26 m2 + 37.5 m2)(0.0775)(1.05) = 5.35 m3.

Resumen (tanque 60 m3):

Alambre Soldado...................223 m2
Metal Expandido....................76,5 m2
Alambre Soldado Delgado.....40 m2
Alambre de Pollo...................30 m2
Barras que Reforzar...............85 - 108
Concreto:
piso.........................................2,6 m3
techo y pared..........................5,35 m2
alambre por lazos....................2 - 3 rollos
Sellador para cemento
(al dentro):
producto cemento..................70 - 100 kg
pegamento.............................12 - 16 l
anillos de cerdo......................3 - 5 kg
piezas de la plomería
bisagra y cierre

Coloree los pigmentos, el producto adicional del sello de agua del cemento, y el pegamento (si se va el exterior a ser coloreado).
