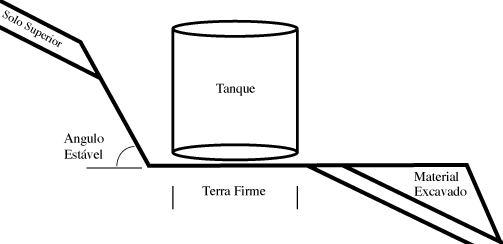

A ‡gua Ž pesada. O solo do local onde ser‡ construido o tanque deve ser de terra muito firme. Se o tanque for construido em terreno ingreme, fa�a o corte escavando material do barranco para que haja amplo espa�o onde construir o tanque (veja ilustra�‹o abaixo). Locais onde se acumularam solo escavado n‹o devem ser usados para constru�‹o do tanque porque estes tipos de solo compactam-se com o passar do tempo causando desnivelamento do terreno, trincas e danos ao tanque. Tanques de ‡gua de ferrocimento duram por dŽcadas e portanto devem ser constru’dos em solo muito firme e est‡vel.

ƒ muito importante criar espa�o suficiente ao redor da ‡rea de constru�‹o, especialmente ao lado do barranco ascendente, de onde cascalho e material org‰nico podem cair e alojar-se na arma�‹o de a�o que vai compor a estrutura do tanque. Contamina�‹o na estrutura Ž um problema que deve ser evitado durante a constru�‹o.
A ‡rea composta da terra escavada deve ser bem compactada e pode ser utilizada para fazer-se a estrada de acesso e armazenar-se os materiais de constru�‹o. Se o tanque for grande e o material escavado formar um monte enorme de terra, este deve ser trabalhado e compactado de tal maneira que n‹o venha a causar problemas durante a esta�‹o de chuvas e inunda�›es.
O seguinte exemplo representa um tanque de 60 m3 (metros cœbicos) com una altura de 2,13 metros.
¹r2 (2.13) = 60 metros cœbicos
r2 = 60 metros cœbicos / (2.13 x 3.14) = 8,971 m2
r = raio = 3 metros
2r = di‰metro = d = 6 metros
O exemplo acima, de um tanque com a capacidade de 60 metros cœbicos, foi usado porque muitos tanques deste tamanho foram constru’dos nunca apresentando nenhum problema, mesmo ap—s um tempo de 25 ˆ 30 anos. Tanques de 200 m3 ˆ 400 m3 (metros cœbicos) tambŽm nunca apresentaram problemas durante um mesmo per’odo.
¹d = 3.14 x 6 metros = circunfer�ncia = 1884 cent’metros.
A press‹o sobre 1 cm2 (cent’metro quadrado) (Kg/cm2) = ˆ profundidade de 2,13 metros = 0,213 Kg/cm2 (quilograma por cent’metro quadrado).
Isto significa que h‡ uma press‹o com for�a de 0,213 Kg sobre um cent’metro quadrado da parede do fundo do tanque. Como a parede do fundo do tanque tem uma circunfer�ncia de 1884 cent’metros, a for�a total dirigida ˆ parede do fundo Ž de 0,213 x 1884 = 401 Kg (quilogramas).
A pr—xima etapa ser‡ determinar a resist�ncia da parede suficiente para conter a press‹o exercida com a for�a calculada acima. A argamassa de concreto Ž somente uma camada imperme‡vel para a estrutura de a�o. Toda a resist�ncia esta sobre as barras de a�o e arame soldado. Conte o numero de fios horizontais do arame soldado e as barras de a�o que v‹o constituir o c’rculo da parede do tanque. Conte separadamente as barras de a�o e os fios de arame pois t�m diferentes resist�ncias. As barras de a�o possuem 3515 quilogramas de for�a tens’l por cent’metro quadrado e o arame soldado possue 6328 Kg/cm2.
Existem 5 (cinco) fios horizontais de arame soldado e 2 (duas) barras de a�o refor�ando os 30 cm (trinta cent’metros) da parede inferior do tanque de 60 m3 (sessenta metros cœbicos). Ignore por enquanto o arame vindo do piso do tanque e dobrado ou curvado para encontrar com o lado de fora da parede; explica�‹o sobre isto vir‡ um pouco mais adiante.O arame soldado padr‹o Ž de 10 (dez) cal’bres com espa�amento em quadrados de 7,5 cm (cent’metros). O arame de 10 cal’bres tem um di‰metro de 0,356 cm.
¹r2 = 0,1 cm2 de a�o x 5 fios = 0,5 cm2. Multiplique 0,5 por 6328 Kg/cm2 (quilogramas por cent’metro quadrado) = 3164 quilogramas de for�a t�nsil no fundo da parede de 30 cent’metros. Divida por 30 para computar a for�a t�nsil do arame em um cent’metro mŽdio da parede. 3164/30 = 105 quilogramas de for�a t�nsil de arame soldado horizontal por cent’metro mŽdio de parede vertical.
O mesmo c‡lculo Ž feito para os dois envolt—rios horizontais das barras de a�o # 4 (1,25 cent’metros).
¹r2 multiplicado por 2 e multiplicado por 3515 Kg/cm2 de for�a t�nsil = 7030 Kg de for�a t�nsil nas barras de a�o no fundo da parede de 30 cent’metros. Divida por 30 para achar a for�a mŽdia em um cent’metro de parede. 7030/30 = 234.
A resist�ncia total do a�o da parede Ž de 234 + 105 quilogramas = 339 quilogramas de for�a t�nsil. Existe uma adicional barra de a�o # 4 na chave do piso-ˆ-parede que aumenta a resist�ncia do a�o para 456 quilogramas.
A etapa final para comparar a for�a t�nsil do a�o ˆ for�a da ‡gua, constitue desenhar um c’rculo e dividi-lo como mostra a figura acima.

Imagine toda a for�a da ‡gua concentrada no sentido ao longo da seta B. O c’rculo pequeno A Ž uma ‰ncora. A seta B puxa com uma for�a de 401 quilogramas que constituem a for�a total exercida pela ‡gua em um cent’metro da parede inferior do tanque (c‡lculo feito na p‡gina 3).
Imagine em seguida que a parede do tanque Ž infinitamente forte a n‹o ser onde a linha CD corta o tanque ao meio. Nos pontos C e D a resist�ncia da parede tem a for�a t�nsil calculada para o a�o; 456 quilogramas em C e 456 quilogramas em D. Desta maneira, a for�a t�nsil total do a�o da parede que a ‡gua deve superar Ž de 912 quilogramas. A for�a t�nsil do a�o dividida pela for�a da ‡gua Ž igual ˆ 2,3 (912/401 = 2,3); isto significa que o a�o da parede Ž 2,3 vezes mais forte do que a for�a da ‡gua.
Nota 1 : A extens‹o de arame soldado do piso do tanque vai aumentar a resist�ncia do a�o para quase 2,5 vezes a for�a da ‡gua; esse c‡lculo assume que os arames da extens‹o foram vergados ou dobrados 90 graus.
Nota 2: Para dar uma idŽia da resist�ncia de estruturas de ferrocimento alŽm de tanques, inverta a seta B; empurre em vez de puxar. Estruturas de ferrocimento bem curtidas t�m facilmente 550 quilogramas de for�a de compress‹o por cent’metro quadrado. Se uma parede estrutural tivesse oito cent’metros de espessura, os pontos C e D adicionariam 8800 quilogramas de for�a ao a�o. A seta B deve atuar com uma for�a de mais de 9700 quilogramas para romper um arco de um cent’metro de largura da estrutura de ferrocimento, nos pontos C e D.
çrea do piso ou do telhado = ¹r2 = ¹32 = 28.26 m2
çrea da parede = 2¹r(altura) = 2¹(3)(2) = 37.5 m2
Telhado (Cobertura): a ferragem de a�o do telhado se estende por quinze cent’metros na parede e o telhado tambŽm tem a forma de um arco.
Piso: para calcular a quantidade da ferragem de a�o para o piso, adicione dez por cento de perda e dez por cento para o a�o que se estende alŽm da linha da circunfer�ncia antes de dobrar ˆ posi�‹o vertical.
O resultado Ž (1.2)¹r2 = c‡lculo da ‡rea do piso para o a�o. Adicione um pouco mais para o arco da cobertura e use (1.25)¹r2 = c‡lculo da ‡rea da cobertura para a�o a ser usado nela.
A ‡rea do piso ou da cobertura multiplicada por 2 (duas camadas de arame soldado) = 56,5 m2. Multiplique este fator pelos fatores discutidos anteriormente: 56,5(1,2) (piso) + 56,5(1,25) (telhado) = 138,4 Å 138m2 de arame soldado para a cobertura e o piso.
Termine os c‡lculos da quantidade de arame soldado com a adi�‹o da parede.
H‡ duas camadas de arame soldado na parede. 37.5m2 multiplicados por 2 = 75 m2; adicione 10 m2 para as sobreposi�›es e perdas ou desperd’cios de arame = 85 m2.
A quantidade total de arame soldado para a cobertura e o piso Ž de 138m2 mais 85 m2 para a parede = 223 m2. O pre�o do arame soldado por metro quadrado (m2) multiplicado por 223 m2 = custo total do arame soldado.
Os c‡lculos para as barras de refor�o depende do espa�amento usado entre as barras e o comprimento padr‹o das barras. O cap’tulo dois usa um espa�amento de 30 ˆ 45 cent’metros. O comprimento das barras mencionadas neste livro Ž de seis metros. O mŽtodo usado para calcular as barras de refor�o visualiza um quadrado igual ao comprimento da barra de refor�o. Neste exemplo ent‹o o quadrado tem 6 metros com uma ‡rea de 36m2.
Dezenove barras formam um espa�amento de 33,33 cent’metros dentro da dist‰ncia de seis metros. Isto Ž equivalente ˆ um total de 38 barras. Divida 38 barras por 36 m2 = 1,05 barras de a�o por m2.Ê Adicione dez por cento para perda ou desperd’cio e as sobreposi�›es e assim temos 1.15 barras por m2.
28.26m2 (cobertura) + 28.26m2 (piso) + 37.5m2 (parede) = 94m2 (total).
1.15 barras/m2 se multiplicadas por 94m2 = 108 barras de refor�o com um espa�amento de 33,33 cent’metros.
Estes c‡lculos com um espa�amento de 45 cent’metros entre barras significar‹o 6 m divididos por 45 cm, mais uma barra = 14,33 barras multiplicadas por 2 para o total de barras = 28,66.Ê Este nœmero dividido por 36m2 = 0,79 barras/m2. Adicione dez por cento = 0,9 barras/m2, multiplique 0,9 pela ‡rea total (94m2) = 85. Este ser‡ o nœmero total de barras de refor�o que ser‹o necess‡rias para a constru�‹o.
Multiplique o pre�o de uma barra de refor�o pelo nœmero total de barras e obter‡ o custo total para as barras de a�o de refor�o.
O total de chapa expandida para o interior do telhado e paredes ser‡ as ‡reas do telhado e da parede multiplicadas pelos seus fatores de uso. 28,26(1,25) (cobertura) + 37,5(1,1) (parede) = 76.5 m2.
O concreto Ž calculado com uma espessura de 7,75 cent’metros multiplicada pela ‡rea total, mais aproximadamente cinco por cento de perda ou desperd’cio. O c‡lculo para o piso Ž feito separadamente e antes de todos os outros c‡lculos. Um pequeno volume para a jun�‹o entre a parede e o piso Ž adicionado ao c‡lculo do piso. 28,26 m2 (‡rea do piso) multiplicada por 0,0775 m (espessura) multiplicado por 1,2 = 2,6 m3.
A cobertura e a parede t�m (28.26 m2 + 37.5 m2)(0.0775)(1.05) = 5.35 m3.
Pigmento, produto impermeabilizante e cola se a parte externa for colorida.
